자동차용부품

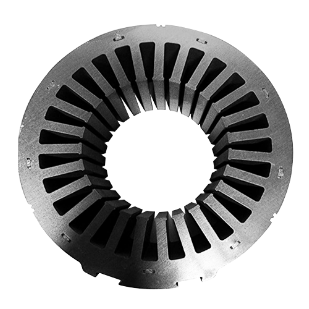

자동차코어

AUTO S/T CORE

자동차 구동에 사용되는 고정자(STATOR) 코어로, 슬롯 간격과 평형도를 정밀하게 관리해 안정적인 성능을 구현합니다.

중점 관리항목 규격 검사 방법 비고
적층 T ± 0.35mm F/P 장치 전수 검사
내경 Ø73.37 ~ Ø73.42 검사지그 전수 검사
외경 Ø95.98 ~ Ø96.03 샘플링 검사 CPK 2.43 수준
평행도 0.2mm 이하 F/P 장치 전수 검사
슬롯 간격 1.7 ~ 1.76mm F/P 장치 전수 검사

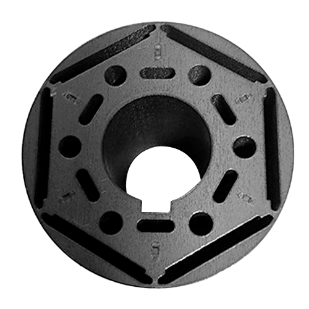

자동차코어

AUTO R/T CORE

로터(ROTOR) 역할의 회전자 코어로, 내·외경 및 동심도를 정밀하게 유지해 고속 회전에 적합합니다.

중점 관리항목 규격 검사 방법 비고
적층 T ± 0.35mm F/P 장치 전수 검사
내경 Ø19.97 ~ Ø19.99 검사지그 전수 검사
외경 Ø49.97 ~ Ø50.03 검사지그 전수 검사
평행도 0.2mm 이하 검사지그 전수 검사
슬롯 간격 0.05 이하 샘플링 검사 CPK 2.51 수준
